ZW型自吸式無堵塞排污泵結構圖紙：
新聞100ZW100-20ZW型無堵塞自吸式排污泵品質優
二者相差過大將導致閥內管路系統實際流量過大，從而造成閥外管路系統水力失調或?qū)е麻y內管路系統實際流量過小影響供熱效果。壓差控制閥口徑的選取不同口徑的壓差控制閥控制的流量范圍不同。在選用閥門時，應根據閥門工作特性曲線將閥內管路系統設計流量取在閥門控制流量范圍的佳工作區域內偏大側較好。選取閥門口徑過小，使閥門在其控制流量范圍的高端工作，極易產生噪聲。選取閥門口徑過大，使閥門在其控制流量范圍的低端工作，系統流量變化范圍過大，易造成閥外管路系統水力失調，同時也造成經濟上的浪費。

結構及工作原理

      ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。泵的結構見圖。

     泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的 液體。當泵起動，泵內的儲液在葉輪的作用下，夾帶著空氣被向上??出.液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度， 達到自吸

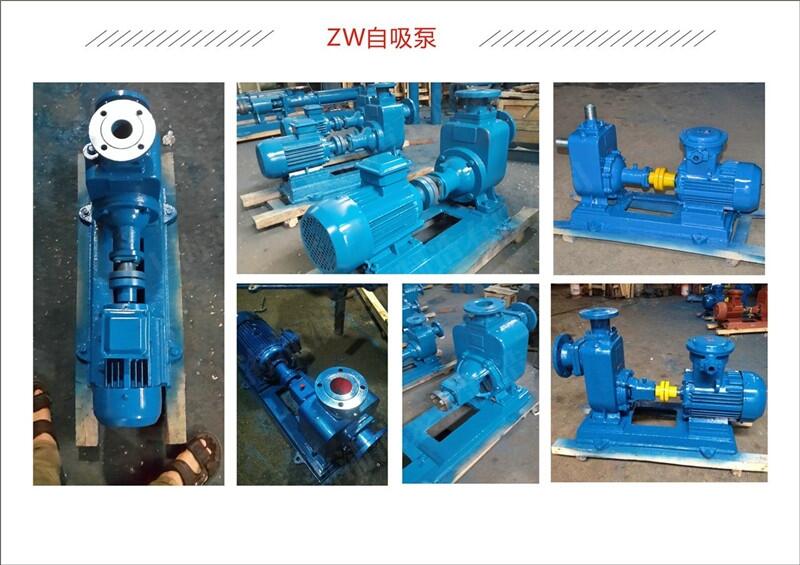

一、ZW型自吸式無堵塞排污泵產品概述

??? ZW自吸式無堵塞排污泵，又稱固液泵或雜質泵。是集自吸泵和無堵塞排污泵功能于一體，采用軸向回流外混式，水力設計獨特，
葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產
生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其它自吸式排污泵無可比擬的。通過泵體、葉輪流
道的獨特設計，即可像一般自吸式清水離心泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體。
ZW無堵塞自吸排污泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、節能，使用維修方便等特點。
ZW無堵塞自吸式排污泵在排污泵系列產品中屬國內。各項技術性能指標居國內，達到先進水平，具有廣闊的應用市
場和發展前景
ZW排污自吸泵可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、石油、礦山等企業輸送
固體顆粒、纖維、漿料和混合懸浮等介質是的雜質泵。

新聞100ZW100-20ZW型無堵塞自吸式排污泵品質優
儀表閥組介紹：液自動控制儀表閥，主要分為二閥組，三閥組，五閥組，二組閥是二個單閥組合在一起，三組閥是三個單閥組合在一起，五組閥是五個單閥組合在一起。儀表閥組類別：二閥組二閥組是與壓力變送器或壓力表配套使用。其作用是將差壓變送器正、負壓室與引壓點導通或切斷，或?qū)⒄⒇?fù)壓室切斷或?qū)?。一般用于現場控制儀表上，為儀表提供多通路，減少安裝工作量，提高系統可靠性。與變送器過程接口連接，規格一般有1/2NP和1/4NPT兩種。

二、ZW型自吸式無堵塞排污泵使用注意事項：

     1.吸入管路越短越好，長不超過10M。 　　
     2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。 　　
     3.自吸泵次使用，仍需將泵腔灌滿水。 　　
     4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
     5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
     6.環境溫度≤45℃，介質溫度≤60℃。
     7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。
     8.通過顆粒直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。
     9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。



ZW自吸式無堵塞排污泵使用范圍:

1環境溫度≤45℃，介質溫度≤60℃。

2.介質PH值鑄鐵泵為6~9，不銹鋼泵為2~13。

3.通過顆粒直徑為泵口徑的60%，纖維長度為口徑的5倍。

4.介質比重不超過1240千克/立方米

5.自吸高度不能超過規定值4.5-5.5米，吸入管長度為10米
